博世BOSCH DCNM-WD 無線接入點

獨立使用，無需中央控制單元

基于符合IEEE 802.11n 的標準WiFi

用于安全通信的WPA2 加密

2.4 GHz 和5 GHz 頻段之間的無縫頻率切換

通過電源適配器、以太網供電或DCN multimedia 系統

網絡電纜供電

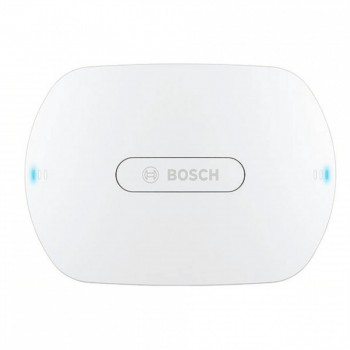

無線接入點 (DCNM-WAP)是DICENTIS 無線會議系統的中央設備。它通過安全的無線WPA2 通信來鏈接無線設備（DCNM-WD 和DCNM-WDE）。只需一個帶內置Web 界面的DCNM-WAP 即可設置、配置和控制DICENTIS 無線會議系統。

無線接入點的精美設計使其能夠通過附帶的通用安裝支架安放在墻面、天花板或三角落地支架上，而不易被人察覺。

基本功能

易于使用

? 真正的無線化，無需額外WiFi 路由器即可控制平板電腦。

? 簡單直觀的Web 界面，用于設置、配置、控制和許可系統。

? 對攝像機控制的本機支持。

? 范圍測試功能，可確保所有無線設備處于范圍內，與選定的WiFi 頻率無關。

? 使用API 進行遠程連接來控制話筒和第三方攝像機系統。

零干擾

? 無縫自動無線頻率通道切換。

? 在2.4 GHz 和5 GHz（UNII1、2（已擴展）和3）（無許可限制）頻段操作。

? 丟包隱藏，可掩蔽數據包丟失或丟棄所產生的效應。

標準WiFi

? IT 基礎設施的可見度。

? 與其他WiFi 網絡共存。

系統攝像機

? 用于提供會議進程的清晰的可視化概覽。

? 直接支持將最多6 個帶SDI 連接的HDConference Dome連接到系統。

常規

? 通過電源適配器、以太網供電(PoE)或DCN multimedia系統網絡電纜供電。

? 無線覆蓋區域通常為30 米x30 米。

? 通過許可對功能進行模塊化擴展。

Web 界面

? DCNM-WAP 支持以下可通過Web 界面訪問的軟件功能（在使用平板電腦設備時，其中的一些功能不受支持）。

配置

? 用戶管理，可創建多個具有對功能的用戶特定訪問權的用戶。

? 線路輸入/輸出和路由設置。

? 5 頻段參數均衡器。

? 攝像機控制和HD-SDI 切換臺配置。

? 無線網絡SSID 和WPA2 設置。

? 有線網絡主機名設置（基于Bonjour 的DHCP 和零配置協議，不支持固定IP 地址）。

? 上載顯示在DCNM-WDE 擴展無線設備中的自定義徽標。

? GUI 語言設置。

? 工廠默認值。

? 使用標準WPS 協議的設備訂閱。

? 席位指定，包括主席的優先設置（最多15 臺無線設備可優先）。

? 雙代表設置（每個DCNM?WD/WDE 需要DCNM?LSDU）。攝像機預置位席位分配（每個DCNM?WAP 需要一個DCNM?LCC）。

? 日期和時間設置。通過互聯網上的或由本地DHCP 服務器提供的ntp 服務器自動同步日期和時間。

? 所有設備和使用無線網絡的DCNM-WAP 的固件升級（在使用平板電腦上的Web 界面時不受支持）。

? 許可證激活（在使用平板電腦上的Web 界面時不受支持）。

? 帶導出功能的日志記錄（在使用平板電腦上的Web 界面時不支持導出）。

準備

? 討論模式設置、打開、覆蓋、語音或即按即講。

? 最多可打開10 個話筒。

? 與會者姓名。

? 使用NFC 標簽標識與會者（每個席位均需要DCNMLSID）。

? 已分配席位或任何席位上的標識。

? 范圍測試，可確保進行通道切換時的設備覆蓋。

管理和監控

? 在等待和/或發言列表中添加/刪除與會者/席位。

? 從等待列表轉移到發言者列表。

? 監控每個席位的電池使用壽命和信號強度。

? 關閉所有無線設備。

? 利用主題、選項組和結果演示來控制表決。

通用Web 界面

? 系統信息。

? 支持多種語言。

控件和指示燈

? 前端的2 個3LED 指示燈，顯示無線接入點/系統的狀態。

? 均衡器控制。

? 第三方控制、API 和表決。

互連

? 1 個以太網/PoE/DCN multimedia 插座。

? 1 個直流電源適配器輸入插座。

? 2 個6.3 毫米插孔，用于音頻線路輸入和輸出外部系統連接。

外部系統連接

提供用來連接外部系統設備的其他設備。這些設備包括：

? 一個應用程序編程Web 界面，用于控制外部設備，例如視頻攝像機（通過SDI 控制矩陣）、視頻顯示屏。

? 一個音頻線路（均衡）輸出，用于連接到擴聲系統、音頻混合器或用于所有口頭會議記錄的音頻登記的語音記錄系統。

? 一個音頻線路（均衡）輸入，用于連接音頻源。

? 一個電話耦合器，用于連接到遠程與會者或會議系統。

? 插入外部聲音處理設備，例如無線設備揚聲器的音頻路徑中的附加圖示均衡器。

安裝/配置

DCNM?WAP 安裝在一個LBC 1259/01 三角落地支架上

附件

數量       組件

1      DCNM-WAP 無線接入點

1      AC/DC 電源適配器。包括：AC 插頭?澳大利亞、AC插頭?英國、AC插頭?歐盟、AC 插頭?美國

1      安裝支架

1      內含手冊和軟件的DVD

1      安全說明

技術規格

電氣規格

電源電壓        (PSU) 100?240 Vac 50?60 Hz 輸入，48Vdc 輸出

PoE              802.3af，802.3at - 類型1 模式A（端跨），模式B（中跨）

DCNM             系統電源48 Vdc

功耗             10 W

頻率響應           80 Hz – 20 kHz

額定電平時的THD    <0.1%

動態范圍            >98 dBA

信噪比              >96 dBA

以太網              1000base?T IEEE 802.3ab

音頻輸入

插孔額定值          -18 dBV

插孔最大值          +18 dBV

音頻輸出

插孔額定值          -18 dBV

插孔最大值          +20 dBV

無線電

WIFI 標準          IEEE 802.11n

頻率范圍           2.4 GHz和5 GHz（無ISM 許可限制）

機械規格

安裝天花板、墻壁或三角落地支架（使用附帶的支架）

尺寸（高x 寬x 厚），含支架

285 x 202 x 65 毫米（11.2 x 8.0 x 2.6 英寸）

重量：

含支架          958 克（2.11 磅）

不含支架        725 克（1.60 磅）

顏色         淺灰色(RAL 000 7500)

環境規格

工作溫度          5 oC 至+45 oC（41 oF 至+113 oF）

存儲溫度          -20 oC 至+70 oC（-4 oF 至+158 oF）

相對濕度          < 95 %，> 5 %

定購信息

DICENTIS 無線接入點

無線接入點，淺灰色。電源適配器和附帶的通用安裝支架。

定購號 DCNM-WAP
