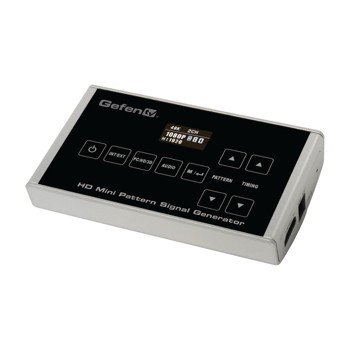

小，強大的信號發生器與HDMI 3DTV和KSV測試
葛粉的下一代迷你型信號發生器為HDMI和3DTV設計便于移動安裝時，設計，或故障排除的音頻/視頻系統領域。多顯示器和投影儀的實時檢測能力，支持3DTV和其緊湊的尺寸使這個信號發生器的集成的一個有價值的工具。
的gefentv高清迷你型信號發生器提供25的時間，6的模式，和一個額外的3D測試校準和測試的視頻性能。3DTV測試模式支持并行，頂部和底部，和幀封裝3D格式1080p @ 24Hz。它支持高清分辨率高達1080p全高清和VESA分辨率高達1920 x 1200。內置的音頻信號發生器提供多達七通道的LPCM音頻。
音頻回傳通道（ARC）可以測試通過的Toslink數字音頻輸出。其他功能還包括：12位色深，HDCP和數據分析，使該裝置的安裝和集成，非常有用。這種新的信號發生器還可以分析音頻/視頻信號的輸入和顯示準確的視頻時序和音頻規格屏幕上。
先進的功能包括一個KSV計數為連接的源-高清迷你型信號發生器為HDMI和3DTV將確定的最大數量的KSV鍵源可以處理。這是非常有價值的分布符合HDCP源到多個顯示器。
該模型還允許你存儲顯示器的EDID信息并把它帶到現場。如果你有信號損失的問題時，測試顯示領域中，你可以使用顯示器的EDID或以前安裝的EDID克服問題。
讀OLED顯示容易，隨著外部屏幕顯示（OSD）菜單，引導用戶通過易于操作的所有設置。它的易用性使得專業的現場評估和HDTV系統的校準，立即定位問題所在，那么他們可能會很快解決的。
它是如何工作的
連接從高清迷你型信號發生器的輸出設備（如顯示器）HDMI電纜。
如果測試弧（音頻返回通道），從信號發生器的輸出連接到一個音頻放大器的光輸入的光電纜。
通過信號分析，從源到輸出設備，將從源頭上對分析儀的HDMI輸入HDMI電纜。連接5V直流電源分析儀。
支持分辨率高達1080p全高清1920×1200 3D模式支持的頂底，并排，和幀封裝3D格式提供了25個定時，6模式和1模式的三維時間到12位色深支持1080p全高清內置EDID偵探”存儲EDID信息供以后使用支持LPCM 7.1聲道48 / 96kHz，LPCM 5.1 48 / 96kHz，和LPCM 2CH 48 / 96 / 192kHz的分析infoframe輸出輸入源（匯）EDID KSV（關鍵選擇矢量）計數器顯示有多少顯示器可以連接HDCP源OLED顯示屏顯示輸入和輸出的時序信息允許ARC（音頻回傳通道）通過路由音頻一個轉換測試（光）輸出觸摸按鍵控制功能的內部/外部開關的變化HDMI輸入信號和內部的音頻/視頻發生器固件升級通過3.5mm RS-232杰克之間（需要DB-9 3.5mm適配器）
最大像素時鐘：225 MHz的HDMI輸入：（1）A，19針，女的HDMI輸出：（1）A，19針，女性數字音頻輸出：（1）轉換服務端口：（1）3.5毫米迷你音響（固件升級）顯示：OLED（有機發光二極管）電源：5V直流消耗功率：3W（最大）操作溫度：0 - 40°°C尺寸（寬x高x深）：4.7“x 1”x 2.7“（120mm×25mm×70mm）重量：1磅（0.45公斤）
（1）gefentv高清迷你型信號發生器（gtv-hd-mpsg）（1）5V直流電源（ext-ps51aip-o）（1）快速入門指南（qsg-gtv-hd-mpsg）
